| 产地：山东 | 品牌：吉田新型建材 | 功能：修复 |
| 规格：20kg/组 | 材质：树脂 硬化剂 | 适用范围：修复破裂和受损的混凝土 |
TD-ERM3低粘度双组份环氧树脂注浆
一、产品描述
环氧树脂注浆是一种双组份、低粘度、可注入混凝土裂缝及空腔的高强度环氧树脂，经固化后所形成的高强度材料，产品参考美国ASTM C881 – 78中的1型1级B + C标准的和英国BS 6319标准，性能指标均大于参考指标。
二、用途和优点
作为结构粘合剂来修复破裂和受损的混凝土。它作为结构性环氧树脂修补，并且能持久粘合混凝土和钢铁，已有很长的使用历史。它用于密封如圆柱、横梁、地基、甲板和挡水建筑等结构组件中的空腔和裂缝。它不仅形成了一道能有效防止水渗透的有力屏障，并且能***粘合混凝土各部分，使其恢复原有的混凝土结构强度。
优点包括：
·属防水型结构。
·具有深层性渗透。
·具有优质的粘合质量。
·干湿条件下皆适用。
·机械强度及粘接强度高。
·固化时无收缩。
·防止钢筋受腐蚀。
也可以作为结构性修补混合物来修复受损的混凝土。作为复合灌浆修补混凝土中的锚定螺栓和锚状物，并通过混合骨料后用于桥梁、甲板护沿的混合。
三、技术属性
性能指标 | 检测值 | 备注 | |
颜色 | 淡红色或红色 |
| |
粘度（混合后） | 90 - 140 C.poise |
| |
比重 | A组份+B组份= 1.04±0.02 |
| |
抗压强度 | 1天 | ≥55 N/mm2 |
|
3天 | ≥65 N/mm2 |
| |
7天 | ≥70 N/mm2 |
| |
抗拉强度 | > 25 N/mm2 |
| |
抗弯强度 | >50 N/mm2 |
| |
可用时间： | 30-40分钟 |
| |
粘结强度 | 对混凝土 | 3-4 N/mm2（混凝土损伤） |
|
对钢材 | 10 - 15 N/mm2（喷砂） |
| |
四、使用方法：（详细使用说明请点击查看！）

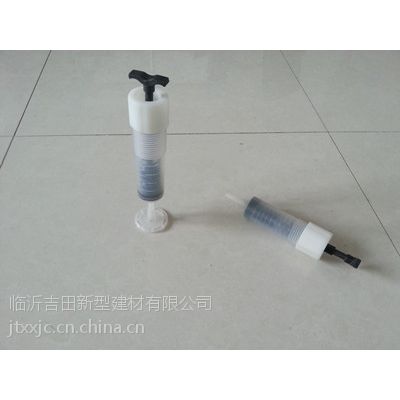

标准注浆方法（简要使用说明）
1. 标注混凝土表面的喷嘴位置。 （法兰之间的距离应不小于裂缝的深度。）
2. 通过塑料注射口按上紧固钉。
3. 在塑料注射口底部涂上环氧树脂浆。
4. 在***步中标注的位置上放置在塑料注射口，然后用力按压在混凝土。
5. 使用环氧树脂浆密封法兰和裂缝表面。
6. 使用注射底部法兰，直至原材料从后一个法兰中流出才可进行后面的操作。
7. 密封法兰
8. 从底部到顶部进行重复操作，直至裂缝被填补完毕。
9. 待固化后，移除法兰并磨掉裂纹密封胶。
注意事项
需被注入的裂缝宽度应不超过5毫米。混凝土项目的竣工时间至少有3周以上。要获得数据表中所显示的特性，需按产品的要求混合比例进行混合。
限制条件
不应使用于密封未来有可能产生运动条件下的混凝土缝隙。其他的解决办法也可以被采纳来处理和解决该问题。如创建一个运动接点。
混合比例
按重量A : B = 3.2 : 1
按体积A : B = 2.76: 1
五、包装
2 kg或者20 kg.
六、保质期及储藏方法
在未开封情况下，保质期为生产后12个月。存储在干燥阴凉的地方。
七、卫生及安全预防措施
建议穿戴防护衣物，佩戴手套、护目镜和口罩。
产品含有树脂成分，与皮肤接触，可能感觉有刺激性。避免吸入蒸汽。一旦与皮肤接触，不要使用溶剂，应立即用树脂去除膏涂抹，接着用肥皂和水洗净。一旦接触眼睛，应立即用清水冲洗并进行就医。如不慎误服本品，不要强迫吐出，应立即就医。
